Resolución de Errores de Conectividad en Pruebas de Fatiga DFN8X8

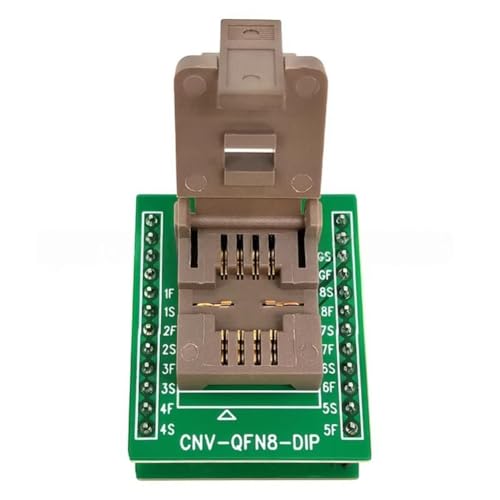

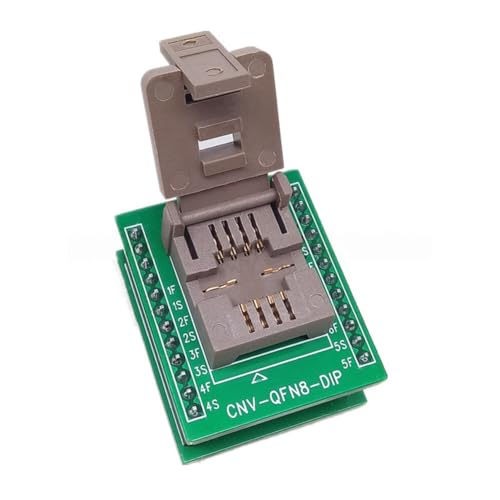

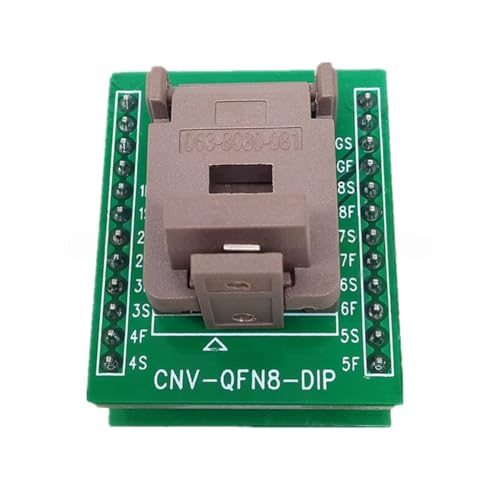

Cuando los cables de prueba tradicionales fallan debido a falsos contactos, los ingenieros pierden horas valiosas de desarrollo. El Zócalo de Envejecimiento Fixture de Programación resuelve este problema mediante un sistema de pines de contacto de alta precisión que simulan las condiciones de soldadura reales de la placa de circuito impreso.

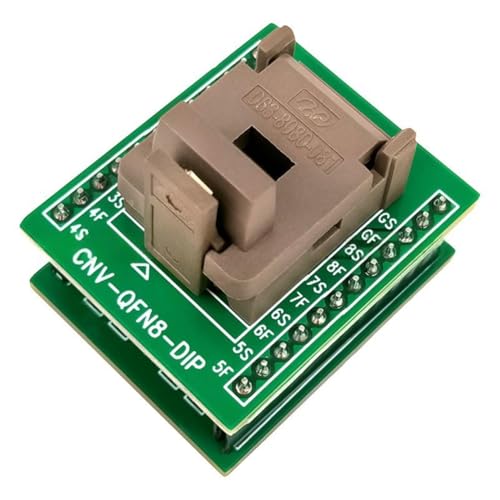

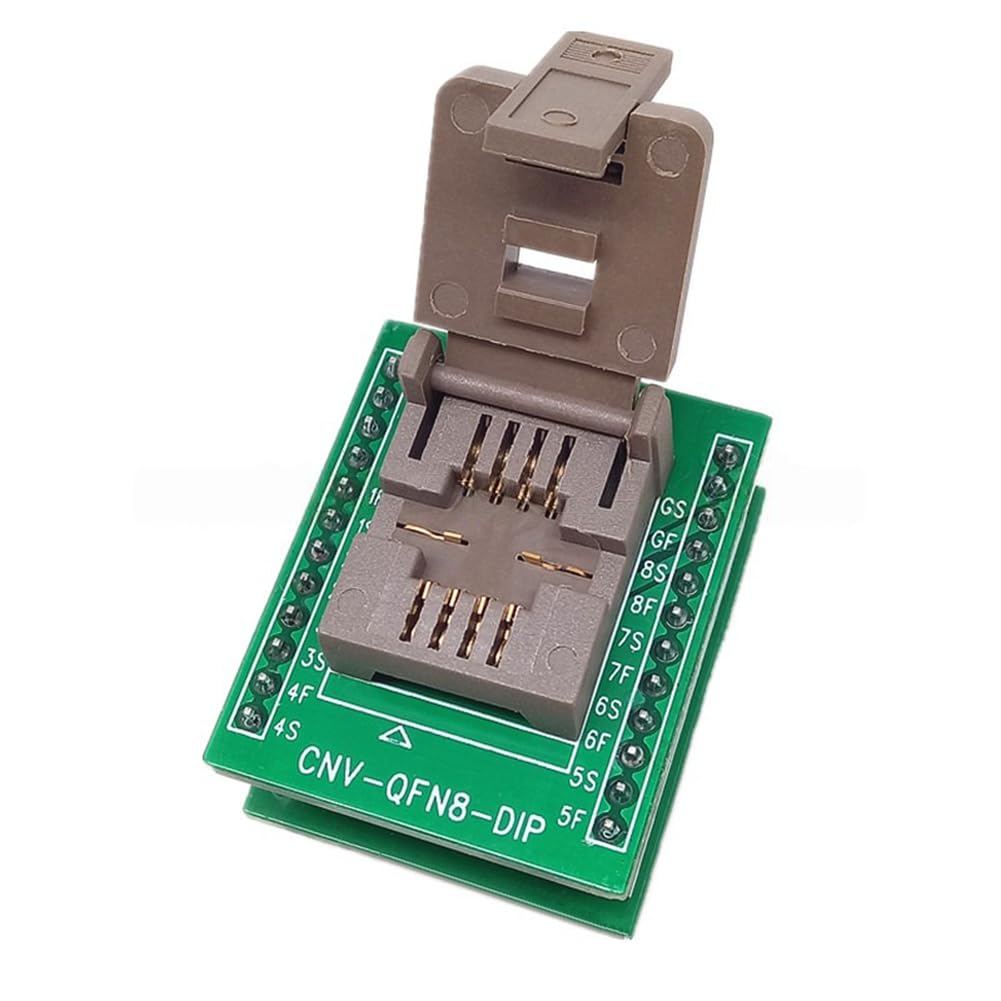

Conversión Limpia a DIP8 de 24 Pines

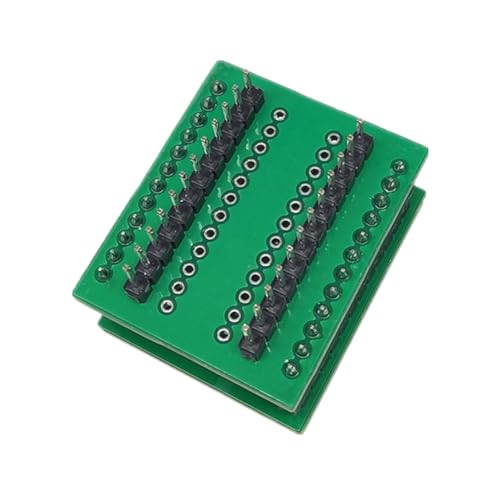

La extensión a una matriz DIP de 24 pines proporciona la holgura necesaria para conectar analizadores de lógica u osciloscopios directamente a las señales del chip, facilitando la depuración de buses de comunicación complejos.
Ventajas de Diseño Mecánico
- Alineación automática: Guías internas que posicionan el chip QFN8 perfectamente sobre los contactos flotantes.
- Construcción robusta: Carcasa exterior que disipa eficazmente el calor acumulado en ensayos prolongados.
- Fácil mantenimiento: Acceso sencillo a los pines inferiores para limpieza de residuos de flux.
Detalles de Dimensiones y Tolerancia
| Atributo Dimensional | Medida / Tolerancia |
|---|---|
| Compatibilidad de Chip | DFN8X8 de 8 terminales principales |
| Separación de Fileras DIP | 15.24 mm |
| Espaciado de Pines de Salida | 2.54 mm estándar para inserción directa |
